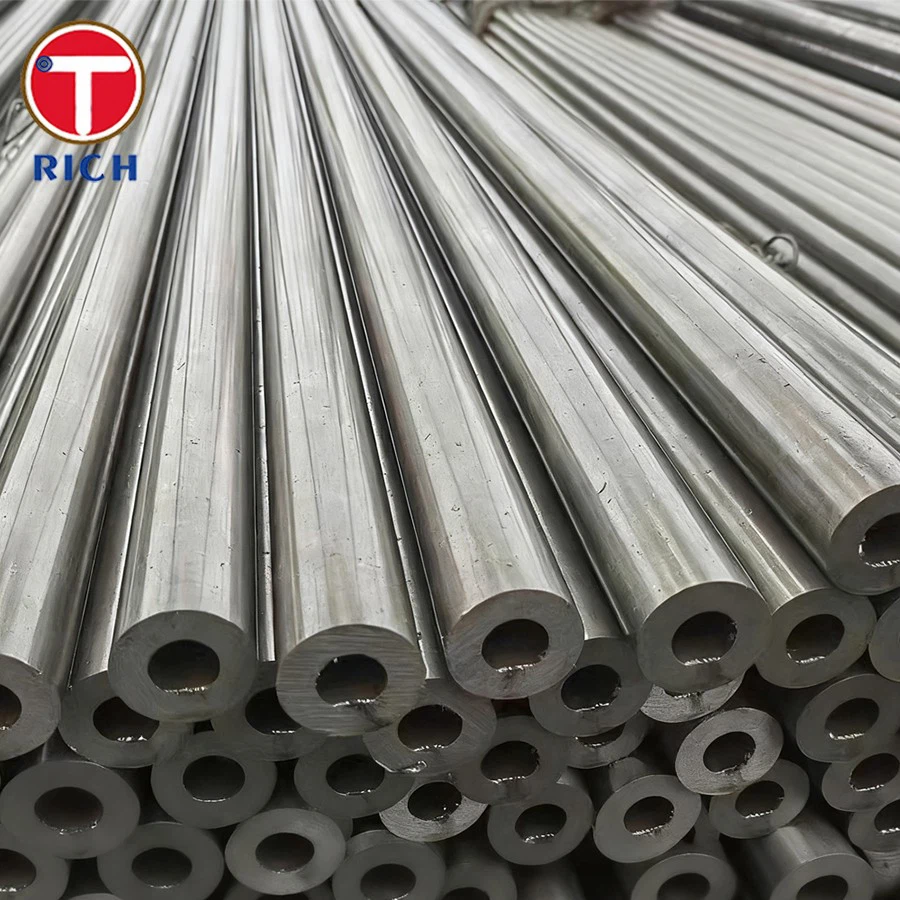

Produktų aprašymas
Gaminio specifikacijos
| Standartai |
ASTM A519 / ASME SA519 |
| Plieno markės | E3310,4012,4023,4024,4027,4028,4037,4042 4047,4063,4118,4130,4135,4137,4140,4142 ir kt. |
| Lygiaverčiai standartai | EN 10297-1 / JIS G3441 / GB/T 8162 |
| Išorinis skersmuo (OD) | 5mm-630mm |
| Sienelės storis (WT) | 1,5-50 mm |
| Ilgis | 6/12 m |
| Paviršiaus apdorojimas | Juoda, alyvuota, marinuota arba ryški apdaila |
| Gamybos procesas | šaltas tempimas virš šerdies |
| Būklė | +SR / +N / Q&T (nurodytas klientas) |
Apdorojus įtampą-ar numalšinus-ir-temperatūrą, 4140 DOM vamzdžių minimali takumo riba yra 690 MPa (100 ksi) ir išskirtinė didelė-slėgio apkrova-atlaikomoji galia; Palyginti su 1026 DOM vamzdeliais, jis leidžia sumažinti cilindro sienelės storį daugiau nei 25 %, kai gaminami hidrauliniai cilindrai, skirti tokiam pačiam darbiniam slėgiui.
Taikant DOM procesą, vidinis paviršiaus šiurkštumas Ra yra mažesnis arba lygus 1,6 μm ir išlaikoma griežta vidinio skersmens leistinų nuokrypių kontrolė (H8–H9 klasės). Dėl šio tikslaus matmenų tikslumo vamzdeliai sklandžiai susijungia su stūmoklio sandarikliais, žymiai sumažindami hidraulinio skysčio nuotėkį ir trinties nuostolius.
Skirtingai nuo tradicinių kietų -chromu- dengtų stūmoklių strypų (pvz., Ck45/1045 plieno), kuriems reikalingas didelis gręžimas, 4140 DOM tikslaus plieno vamzdžiai sumažina apdirbimo naštą 30%.
Individualizuotos paslaugos
- TORICH siūlo giliųjų{0}}skylių šlifavimo paslaugas, kurios leidžia pasiekti H7 vidinio skersmens toleranciją, o kiaurymės paviršiaus šiurkštumą Ra 0,4–0,8 μm (veidrodinė apdaila).
- Teikiame nusidėvėjimui -atsparų ir antikorozinį{1}}paviršių dengimą, įskaitant kietąjį chromavimą kiaurymei (dangos storis 0,03–0,15 mm kiekvienoje pusėje, o kietumas HV 800–1000 / HRC 60+) ir kietą chromavimą išoriniam skersmeniui.
- Paslaugos taip pat apima vidinius ir išorinius sriegius (UNF, metrinius M-sriegius ir trapecijos / atramos sriegius), sandarinimo griovelių gręžimą ir J-, V- arba U- tipo suvirinimo kampų apdirbimą.
Cheminė sudėtis
| Elementas | C | Mn | Si | Kr | Mo | P (maks.) | S (maks.) |
| 4140 | 0.38–0.43 | 0.75–1.00 | 0.15–0.35 | 0.80–1.10 | 0.15–0.25 | 0.035 | 0.040 |
Mechaninės savybės
| Turtas | Tempiamasis stipris (MPa) | Išeigos stiprumas (MPa) | pailgėjimas (%) | Kietumas (HB) |
| 4140 Q&T | 850–1000 | 655–850 | 15–25 | 197–235 |
Galimi alternatyvūs pažymiai
- 4130 yra mažesnės-anglies 4140 versijos; jis pasižymi puikiu suvirinamumu, lengviau apdorojamas kaitinant-ir yra ekonomiškesnis-, todėl tinka lengviems-ir -vidutiniams{7}}pneumatiniams ir žemo{8}slėgio hidrauliniams cilindrams, dirbantiems esant 25 MPa ar mažesniam slėgiui.
- 4340 sudėtyje yra nikelio į chromo -molibdeno lydinio pagrindą, todėl bendros mechaninės savybės yra 15 % pranašesnės nei 4140; jis tinkamas naudoti aviacijos erdvėje, gynyboje ir didelės-kasybos mašinose.
- EN 10297-1 42CrMo4 ir JIS G3441 SCM440 yra lygiaverčiai standartai 4140, o cheminė sudėtis beveik tiksliai atitinka 4140.
taikymo sritis
ASTM A519 4140 DOM vamzdis plačiai naudojamas gaminant ir montuojant įvairius didelio našumo-hidraulinius ir pneumatinius cilindrus šiuose sektoriuose:
- Statybinė technika: ekskavatorių, krautuvų ir buldozerių strėlės ir kaušų cilindrai
- Kasybos ir tunelių kasimo įranga: hidraulinės atraminės kojelės, kėlikliai ir varomieji cilindrai tunelių gręžimo mašinoms (TBM)
- Pramonė
- Sunkiosios{0}}transporto priemonės: savivarčių kėlimo cilindrai; krano atramos ir teleskopinės strėlės cilindrai
- Energetika ir jūra: jūrinės platformos išlyginimo sistemos; vartų valdymo cilindrai hidroelektrinėms
- Pneumatinės sistemos: aukšto{0} slėgio kvėpavimo oro balionai; aukšto-slėgio oro kompresoriaus cilindrai
Produktų paroda
Bandymo įranga
Gamyklos įranga
Marinavimo įranga
Produktų paketas
DUK
Kl .: koks yra 4140 DOM vamzdžio pristatymo kietumas ir ar jis tinkamas tolesniam apdorojimui?
A: Jis tiekiamas atkaitintas{0}}atkaitintas, o kietumas paprastai reguliuojamas nuo 22 iki 32 HRC. Šis diapazonas užtikrina gerą atsparumą dilimui ir visiškai prisitaiko prie vėlesnių frezavimo, gręžimo ir sriegimo operacijų.
Kl.: Kuo skiriasi ASTM A519 4140 DOM vamzdeliai ir 4140 gesintos ir grūdintos (QT) juostos medžiagos?
A: DOM vamzdeliai naudojami šaltai tempti-, todėl užtikrinamas didelis pagrindo stiprumas ir geras kietumas. Priešingai, 4140 QT strypų atsargoms reikalingas grubus apdirbimas, po kurio atliekamas terminis apdorojimas, apimantis ilgesnį gamybos procesą. DOM vamzdeliai yra ekonomiškesni-ir geriau tinkami tiesiogiai naudoti kaip cilindrines statines.
Kl.: Ar galite tiekti šlifuotus vamzdžius su H7 vidinio skersmens tolerancija?
A: Žinoma. Nors DOM vamzdeliai paprastai būna su H8 tolerancija, jei sandarinimo reikalavimai yra itin griežti, galime atlikti papildomą gilų-skylių šlifavimą, kad pasiektume H7 toleranciją, taip pat puikų apvalumą ir tiesumą.
